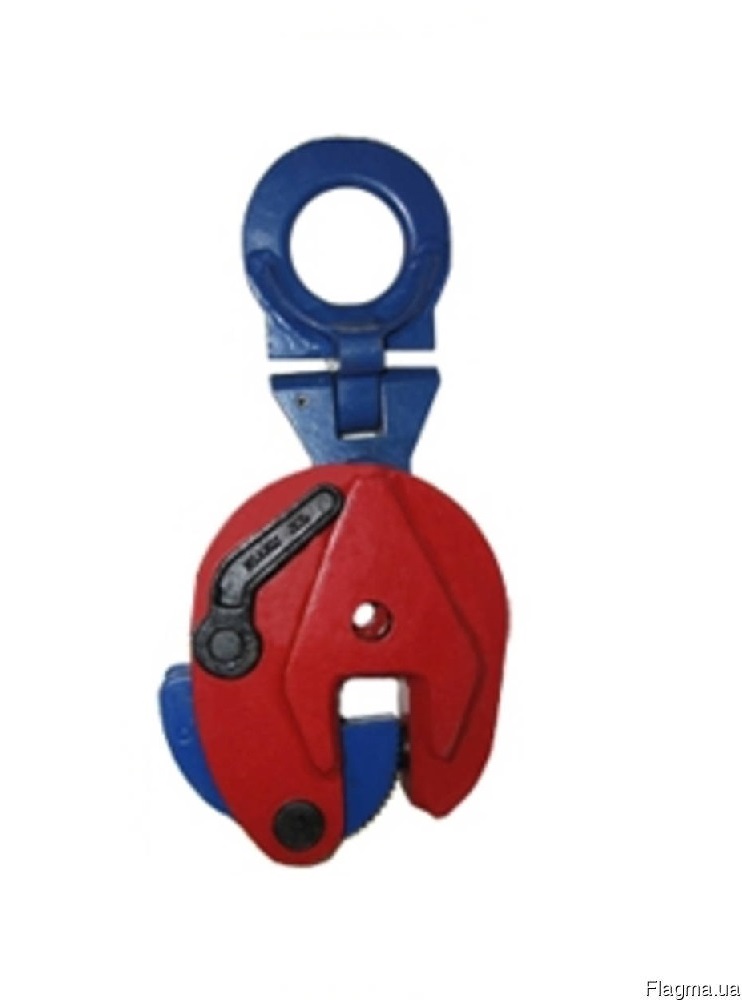

Вертикальный захват листовой для металла

Описание

Вертикальный захват листовой для металла представляет собой один из самых популярных моделей, используемых для зацепления, подъема и последующего перемещения металлического листа в вертикальном положении.

Захваты для листового металла - это механизмы с универсальным креплением, где груз закрепляется между одним или двумя эксцентриками, основное назначение таких захватов - перемещение плоских грузов. Захваты предназначены для вертикального или горизонтального зацепления, подъема и перемещения листового металла и любых других плоских грузов. Захват может работать как одиночно (при подъеме коротких листов металла), так и в паре (при подъеме длинных листов металла).

Для зацепления вертикального захвата листового металла может быть использован канатный строп. Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы. Конструкция захвата зависит от массы и толщины перемещаемого листа или пачки листов.

тип	Грузоподъем ность, тн	толщина захватыва емого листа, мм	А	В	С	D	E	F	G	H	I	ширина раскры тия зева, мм	вес, кг
DSQ1	1	0-16	59	12	16	45	32	122	73	277.5	155	50	3.7
DSQ2	2	0-22	61	16	23	55	45	165	90	340	190	55	6.3
DSQ3	3	5-30	72	16	28	60	55	195	110	374	227	70	10.5
DSQ5	5	16-50	82	20	33	70	70	250	135	458	275	90	19.3
DSQ8	8	40-80	100	25	40	80	80	345	175	568	370	130	40
DSQ12	12	50-90	107	28	45	90	105	430	182	635	380	150	52
DSQ16	16	60-100	107	41	50	100	115	455	200	650	410	160	55
